YL 系列压滤机专用泵（无泄漏）

一、概述
YL系列压滤机专用泵是在同类进口设备的基础上，结合国内压滤机的使用特点和要求，引进、消化、吸收德国先进技术开发而成的卧式单级单吸离心泵，是与压滤机配套的一种理想的专用设备，彻底解决了一般离心泵和容积式泵配用在压滤机上压力不足，密封易损坏，零部件寿命短等弊端。

二、性能
流量（Q）：1.6-400m3/h 扬程（H）：5-125M 工作压力（P）：≤2.4MPa 温度（t）：0-150℃

三、设计特点
完全围绕压滤机所输送介质的工况条件、使用要求等因素所设计。叶轮采用后开式、流道宽、不易堵塞，抗结晶、耐颗粒；密封形式采用德国先进的机械密封技术，密封端面为优质整体硬质合金、耐磨、耐腐蚀性能好；悬架部件采用三只进口轴承，悬架部件长，因此该泵运转平稳、噪音低、密封效果好，维修方便，使用寿命长，适合于各种压滤机的配套使用。
　　我公司根据压滤机输送介质的不同，生产不同材质的压滤机专用泵，材料有：1Cr18Ni9Ti、1Cr18Ni 12Mo2Ti、304、304L,316L、双相不锈钢、F46、氟塑料合金、UHMWPE等材料。

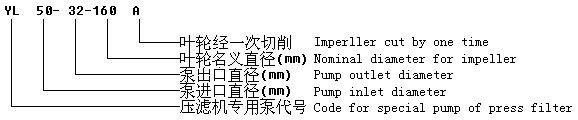

四、型号意义说明

五、YL系列压滤机专用泵性能参数

泵型号	泵额定转速n=2900r/min					泵额定转速n=1450r/min
泵型号	流量 m3/h	扬程 m	效率 %	泵最大排出压力MPa	配用功率 KW	流量 m3/h	扬程 m	效率 %	泵最大排出压力MPa	配用功率 KW
YL25-25-125	3.2	20	53	0.23	1.1	1.6	5	45	0.06	0.55
YL25-25-160	3.2	32	46	0.35	2.2	1.6	8	40	0.086	0.55
YL25-25-200	3.2	50	38	0.52	4	1.6	12.5	33	0.13	0.75
YL25-25-250	3.2	80	33	0.82	5.5	1.6	20	27	0.21	1.5
YL 40-32-125	6.3	20	52	0.23	2.2	3.2	5	46	0.06	0.55
YL 40-32-160	6.3	32	47	0.35	3	3.2	8	42	0.09	0.75
YL 40-32-200	6.3	50	38	0.52	5.5	3.2	12.5	38	0.13	0.75
YL 40-32-250	6.3	80	32	0.82	7.5	3.2	20	35	0.21	1.5
YL 50-32-125	12.5	20	51	0.23	3	6.3	5	45	0.06	0.55
YL 50-32-160	12.5	32	46	0.35	4	6.3	8	40	1.09	0.75
YL 50-32-200	12.5	50	39	0.52	7.5	6.3	12.5	33	0.13	1.1
YL 50-32-250	12.5	80	33	0.82	15	6.3	20	27	0.21	2.2
YL 65-50-125	25	20	62	0.23	3	12.5	5	55	0.06	0.55
YL 65-50-160	25	32	57	0.35	5.5	12.5	8	51	0.09	1.1
YL 65-40-200	25	50	52	0.52	11	12.5	12.5	46	0.13	1.5
YL65-40-250	25	80	46	0.82	18.5	12.5	20	39	0.21	3
YL 65-40-315	25	125	39	1.28	30	12.5	32	33	0.33	5.5
YL 80-65-125	50	20	69	0.23	5.5	25	5	64	0.06	1.1
YL 80-65-160	50	32	67	0.35	11	25	8	62	0.09	1.5
YL80-50-200	50	50	63	0.52	15	25	12.5	57	0.13	2.2
YL80-50-250	50	80	57	0.82	30	25	20	53	0.21	4
YL80-50-315	50	125	48	1.28	45	25	32	43	0.33	7.5
YL100-80-125	100	20	77	0.23	11	50	5	73	0.06	1.5
YL100-80-160	100	32	73	0.35	15	50	8	72	0.09	3
YL100-65-200	100	50	72	0.55	30	50	12.5	68	0.13	4
YL100-65-250	100	80	68	0.86	55	50	20	65	0.21	5.5
YL100-65-315						50	32	58	0.33	11
YL125-100-200	200	50	77	0.55	45	100	12.5	72	0.13	7.5
YL125-100-250	200	80	75	0.9	75	100	20	72	0.21	11
YL125-100-315						100	32	68	0.33	18.5
YL125-100-400						100	50	60	0.52	30
YL150-125-250 ,						200	20	77	0.21	18.5
YL150-125-315						200	32	75	0.33	30
YL150-125-400						200	50	70	0.52	45
YL200-150-250						400	20	81	0.21	37
YL200-150-315						400	32	79	0.33	55
YL200-150-400						400	50	78	0.54	90
