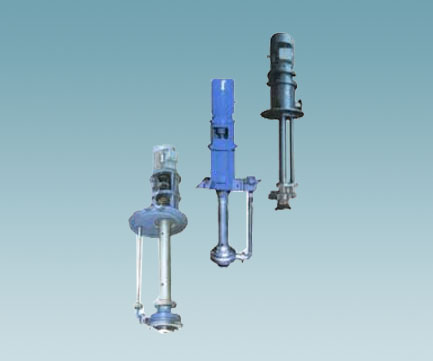

FY、HY系列液下离心泵(液下泵)

一、概述
FY(HY)系列立式液下泵是我公司结合国内外同类产品研制生产的一种单级单吸长轴液下式离心泵。该泵适用于输送温度为0～105℃，不含固体颗粒、磨料的腐蚀性介质。

如输送介质含有少量固体颗粒，可选用我公司生产的LJYA系列悬臂式液下泵或采用半开式叶轮。
泵的性能范围：流量为1.6～400m3/h，扬程为5～80m。
根据所输送介质的不同、FY(HY)系列立式液下泵接触液体部分的材质可选用304、304L、316、316L铸钢、铸铁等材料制造。

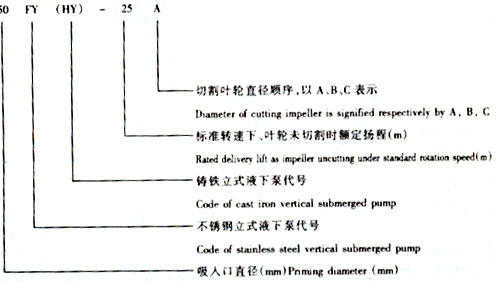

二、泵型号意义的说明

三、主要技术参数

型号 Type	泵额定转速Revolutional speed n=2900r/min			泵额定转速Revolutional speed n=1450r/min
型号 Type	流量 capacity (m3/h)	扬程 head (m)	电机功率 Motor Power (KW)	流量 capacity (m3/h)	扬程 head (m)	电机功率 Motor Power (KW)
25FY（HY）-25	3.6	25	2.2	1.6	6	0.75
25FY（HY）-41	3.6	41	4	1.6	10	1.5
25FY（HY）-50	3.2	50	5.5	1.6	12.5	1.5
25FY（HY）-80	3.2	80	11	1.6	20	2.2
40FY（HY）-16	7.2	16	2.2	3.6	4	1.1
40FY（HY）-26	7.2	26	3	3.6	5	1.1
40FY（HY）-40	7.2	40	4	3.6	10	1.5
40FY（HY）-50	6.3	50	5.5	3.2	12.5	1.5
40FY（HY）-80	6.3	80	11	3.2	20	2.2
50FY（HY）-25	14.4	25	4	7.2	6	1.5
50FY（HY）-40	14.4	40	7.5	7.2	10	2.2
50FY（HY）-50	12.5	50	7.5	6.3	12.5	2.2
50FY（HY）-80	12.5	80	15	6.3	20	3
65FY（HY）-25	28.8	25	5.5	14	6	1.5
65FY（HY）-40	28.8	40	11	14	10	3
65FY（HY）-50	25	50	11	12.5	12.5	3
65FY（HY）-80	25	80	18.5	12.5	20	3
80FY（HY）-15	54	15	5.5	27	4	0.75
80FY（HY）-24	54	24	11	27	6	1.1
80FY（HY）-38	54	38	15	27	9	1.5
80FY（HY）-50	50	50	22	25	12.5	2.2
80FY（HY）-80	50	80	30	25	20	4
100FY（HY）-23	100	23	11	50	5	2.2
100FY（HY）-37	100	37	15	50	9	3
100FY（HY）-50	100	50	30	50	12.5	4
100FY（HY）-80	100	80	45	50	20	7.5
125FY（HY）-12	100	50	45	100	12	7.5
125FY（HY）-20	200	80	75	100	20	15
125FY（HY）-32				100	32	18.5
125FY（HY）-50				100	50	30
150FY（HY）-20				200	20	30
150FY（HY）-32				200	32	45
150FY（HY）-50				200	50	55
200FY（HY）-20				400	20	45
200FY（HY）-32				400	32	75
200FY（HY）-50				400	50	90

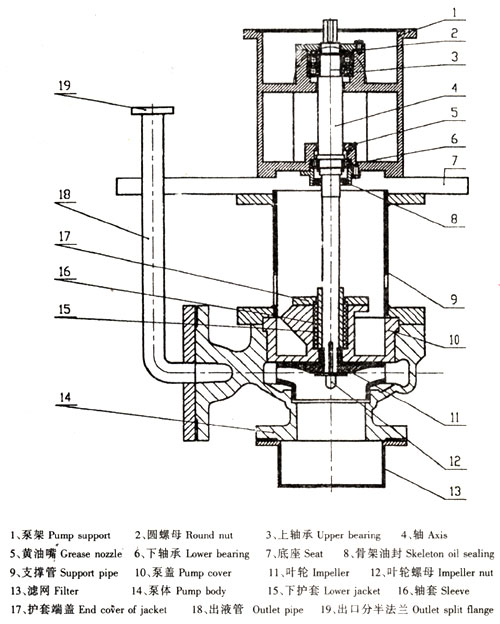

四、FY(HY)系列立式液下泵结构图
