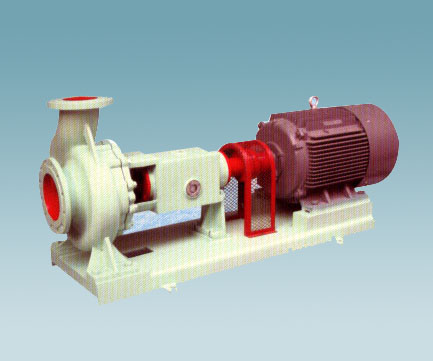

DY系列电泳专用泵

一、简介及特点
　　 Dy系列电泳专用泵是我公司专门根据涂装行业的生产工艺特点，通过有关科研部门和专家研制而成的卧式单级单吸离心泵，该泵主要特点适用于输送含颗粒、粘度高、渗透性强易结晶的具有一定腐蚀性的介质，是涂装行业使用的一种理想的专用设备，彻底解决了一般离心泵密封易损坏、密封性能差、零部件寿命短等弊端。该泵主要采用304、316L、A3等材料制造。

二、性能参数
流量：1.6-400m3
扬程：5-125m
温度：0-160度
出口压力≤1.2Mpa.

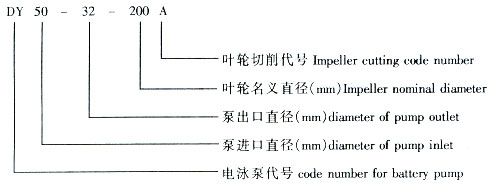

三、型号意义

　　

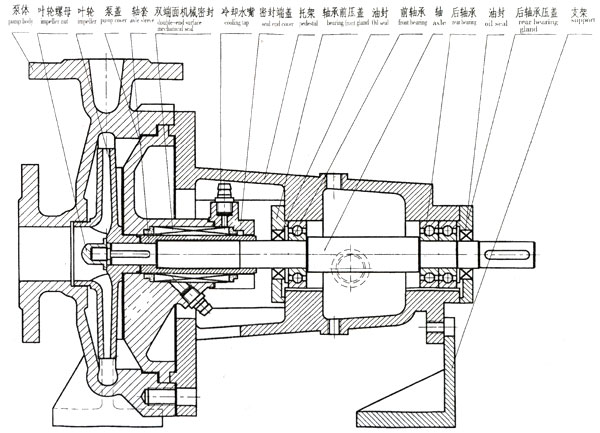

四、泵结构示意图

1、泵体卡环　　　　2、泵体外壳　　　　3、泵体　　　　　4、叶轮　　　　 　　5、泵盖
6、静环座　　　　　7、弹簧座　　　　　8、密封端盖　　　9、轴承前盖　　　　10、轴承
11、托架　　　　　12、黄油嘴　　　　　13、轴承后盖　　14、机械密封动环　　15、机械密封静环
16、弹簧　　　　　17、骨架油封　　　　18、止退螺母　　19、轴　　　　　　　20、骨架油封

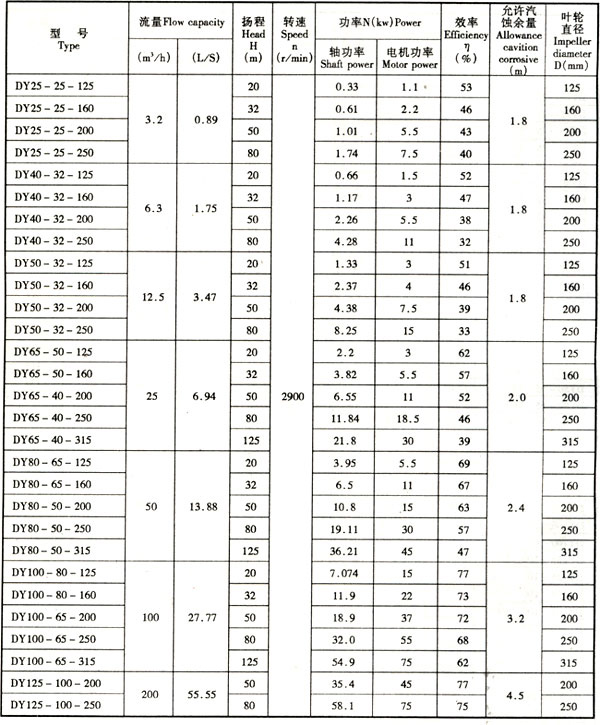

五、DY 系列电泳专用泵工作性能参数
