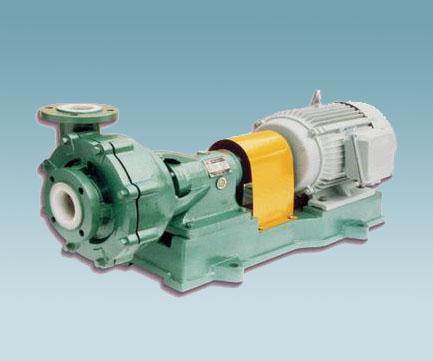

UHB-ZK型耐腐耐磨砂浆泵

一、产品概述：

本系列属单级单吸悬臂式离心泵，过流部件采用铸铁内衬超高分子量聚乙烯，聚偏二氟烯为衬里。其最突出的优点是在所有的塑料中它具有最优异的耐磨性、耐冲击性（尤其是耐低温冲击），抗蠕变性（耐环境应力开裂）和耐腐蚀性。该系列泵的显著特点是：一种泵能适应各种不同的工况，各种酸类、碱类的清液、料浆均能输送，不仅可输送有色、稀贵金属冶炼行业的各种腐蚀性矿浆，输送各种稀酸性能也十分突出。同时还能输送各类带有杂质的污水，因此被评为多功能泵，又因为可以输送矿浆、料浆，故称为耐腐耐磨砂浆泵，还因为输送稀酸性能极好，又称为稀酸专用泵。

二、特点及用途：

1、强大的耐磨性：过流部件全部采用钢衬超高分子量聚乙烯(UHMW-PE)制造，超高分子量聚乙烯(UHMW-PE)的耐磨性居塑料之首，比尼龙66(PA66)、聚四氟乙烯(PTFE)高4倍，是碳钢、不锈钢耐磨性的7-10倍。
2、强大的耐冲击性：超高分子量聚乙烯的冲击强度位居通用工程塑料之首，是(丙烯腈／丁二烯／苯乙烯)共聚物(ABS)的5倍，且能在零下196℃下保持稳定，这是其它任何塑料所没有的特性。
3、优良的耐腐蚀性：该泵在一定温度和浓度范围内能耐各种腐蚀性介质(酸、碱、盐)及有机溶剂，在20℃和90℃的80种有机溶剂中浸渍30d。外表无任何反常现象，其它物理性能也几乎没有变化。
4、无噪音：超高分子量聚乙烯冲击能吸收性为塑料中最高值，消音性好，从而在输送过程中最大限度的减小了液体流动产生的噪音。
5、安全可靠，无毒素分解：该泵所采用超高分子量聚乙烯(UHMW-PE)化学性能极其稳定，因此亦适合在食品行业使用。
6、摩擦系数低：该泵的内部的摩擦系为仅为0.07-0.11，故具有自润滑性。在水润滑条件下，其动摩擦系数比PA66和聚甲醛(POM)低一半。当以滑动或转动形式工作时，比钢和黄铜加了润滑油后的润滑性还要好。
7、抗粘性好：超高分子量聚乙烯(UHMW-PE)抗粘性极好，抗粘附能力与PTFE相当，因此在输送一些黏度较高的介质时亦表现突出。

三、使用范围：

1、硫酸磷肥业：稀酸、母液、污水、海水、含硅胶的氟硅酸，磷酸料浆等介质的输送。
2、有色金属冶炼业：特别适用于铅、锌、金、银、铜、锰、钴、稀土等湿法冶炼的各种酸液，腐蚀性矿浆，料浆(压滤机配用)电解液，污水等介质输送。
3、化工及其它企业：各种硫酸、盐酸、碱性、油类的清液或料浆岗位。钛白粉、铁红粉生产，各种染料、颜料生产，非金属矿产加工等行业。
4、氯碱业：盐酸、液碱、电解液等。
5、水处理业：纯水、高纯水、污水(皮革污水、电镀污水、电子污水、造纸污水、纺织污水、食品污水、生活污水、制药业污水等等)。
6、钢铁企业：酸洗系统的硫酸、盐酸岗位、带杂质的污水。
7、湿式脱硫循环泵：能同时适用碱性、酸性、腐蚀性岗位。
8 、煤碳工业、煤化工中的腐蚀性液体、煤浆的输送；洗选煤配用泵。

四、性能参数：

流量范围 (Q) ：3～2600 m3/h 立方米/小时
扬程范围 (H) ：15～55m 米
环境温度 (℃) ：≤40℃ 度
介质温度 (℃) ：－20℃～+120℃ 度
系统最高工作压力 (Mpa) ：≤1.6Mpa

结构图：

参数表：

序号	型号	流量 (m³/h)	扬程 (m)	转速 (r/min)	功率(kw)		进出口直径 (mm×mm)	重量 (kg)
序号	型号	流量 (m³/h)	扬程 (m)	转速 (r/min)	轴功率	配备电机	进出口直径 (mm×mm)	重量 (kg)
1	25UHB-ZK(ZJ)-3-13	3	13	2900	0.3	0.75	25×20	75
2	25UHB-ZK(ZJ)-5-12	5	12	2900	0.42	0.75
3	25UHB-ZK(ZJ)-7-10	7	10	2900	0.5	0.75
4	25UHB-ZK(ZJ)-3-18	3	18	2900	0.4	1.1
5	25UHB-ZK(ZJ)-5-15	5	15	2900	0.55	1.1
6	25UHB-ZK(ZJ)-8-12	8	12	2900	0.7	1.1
7	32UHB-ZK(ZJ)-5-20	5	20	2900	0.72	1.1	32×25	80
8	32UHB-ZK(ZJ)-8-18	8	18	2900	1.2	1.5
9	32UHB-ZK(ZJ)-12-15	12	15	2900	1.3	2.2
10	32UHB-ZK(ZJ)-5-25	5	25	2900	1.1	2.2
11	32UHB-ZK(ZJ)-10-20	10	20	2900	1.6	2.2
12	32UHB-ZK(ZJ)-5-5	5	5	1450	0.25	0.75
13	32UHB-ZK(ZJ)-15-15	15	15	2900	1.7	2.2
14	40UHB-ZK(ZJ)-10-30	10	30	2900	2.2	3	40×32	130
15	40UHB-ZK(ZJ)-15-25	15	25	2900	2.7	3
16	40UHB-ZK(ZJ)-7.5-6	7.5	6	1450	0.4	0.75
17	40UHB-ZK(ZJ)-18-20	18	20	2900	2.6	3
18	40UHB-ZK(ZJ)-10-18	10	18	2900	1.3	2.2
19	40UHB-ZK(ZJ)-15-15	15	15	2900	1.7	2.2
20	50UHB-ZK(ZJ)-15-32	15	32	2900	3.5	5.5	50×40	170
21	50UHB-ZK(ZJ)-20-30	20	30	2900	4.3	5.5
22	50UHB-ZK(ZJ)-20-7.5	10	7.5	1450	0.6	1.1
23	50UHB-ZK(ZJ)-25-28	25	28	2900	5.0	5.5
24	50UHB-ZK(ZJ)-10-35	10	35	2900	3.2	4
25	50UHB-ZK(ZJ)-12-40	12	40	2900	3.8	5.5
26	50UHB-ZK(ZJ)-15-43	15	43	2900	5.6	7.5
27	50UHB-ZK(ZJ)-20-20	20	20	2900	3.0	4
28	50UHB-ZK(ZJ)-25-18	25	18	2900	3.2	4
29	50UHB-ZK(ZJ)-30-15	30	15	2900	3.1	4
30	65UHB-ZK(ZJ)-30-25	30	25	2900	5.3	5.5	65×50	220
31	65UHB-ZK(ZJ)-35-20	35	20	2900	5.1	5.5
32	65UHB-ZK(ZJ)-40-15	40	15	2900	4.5	5.5
33	65UHB-ZK(ZJ)-30-32	30	32	2900	6.5	7.5
34	65UHB-ZK(ZJ)-15-8	15	8	1450	0.9	1.1
35	65UHB-ZK(ZJ)-35-25	35	25	2900	6.2	7.5
36	65UHB-ZK(ZJ)-40-20	40	20	2900	5.9	7.5
37	65UHB-ZK(ZJ)-10-45	10	45	2900	4.8	7.5
38	65UHB-ZK(ZJ)-5-11	5	11	1450	0.6	1.1
39	65UHB-ZK(ZJ)-10-40	10	40	2900	4.2	5.5
40	65UHB-ZK(ZJ)-20-50	20	50	2900	8.7	11
41	65UHB-ZK(ZJ)-10-12.5	10	12.5	1450	1.2	2.2
42	65UHB-ZK(ZJ)-30-50	30	50	2900	12	15
43	65UHB-ZK(ZJ)-15-12.5	15	12.5	1450	1.6	2.2
44	65UHB-ZK(ZJ)-30-40	30	40	2900	9.6	11
45	80UHB-ZK(ZJ)-40-20	40	20	2900	5.8	7.5	80×65	270
46	80UHB-ZK(ZJ)-45-18	45	18	2900	6.1	7.5
47	80UHB-ZK(ZJ)-50-15	50	15	2900	5.6	7.5
48	80UHB-ZK(ZJ)-35-45	35	45	2900	108	11
49	80UHB-ZK(ZJ)-17.5-11	17.5	11	1450	1.5	2.2	100×80	370
50	80UHB-ZK(ZJ)-40-35	40	35	2900	10.2	11
51	80UHB-ZK(ZJ)-45-32	45	32	2900	10.1	11
52	80UHB-ZK(ZJ)-50-30	50	30	2900	10.2	11
53	80UHB-ZK(ZJ)-60-30	60	30	2900	12.6	15
54	80UHB-ZK(ZJ)-45-50	45	50	2900	14.8	15
55	80UHB-ZK(ZJ)-22.5-12.5	22.5	12.5	1450	2.3	3
56	80UHB-ZK(ZJ)-50-40	55	40	2900	15	15
57	100UHB-ZK(ZJ)-50-58	50	58	2900	21	22
58	100UHB-ZK(ZJ)-50-50	50	50	2900	17.5	18.5
59	100UHB-ZK(ZJ)-60-50	60	50	2900	21.5	22
60	100UHB-ZK(ZJ)-60-40	60	40	2900	16.8	18.5
61	100UHB-ZK(ZJ)-60-30	60	30	2900	13.8	15
62	100UHB-ZK(ZJ)-70-45	70	45	2900	22.1	22
63	100UHB-ZK(ZJ)-80-35	80	35	2900	17.8	18.5
64	100UHB-ZK(ZJ)-100-27	100	27	2900	18.4	18.5
65	100UHB-ZK(ZJ)-80-15	80	15	2900	10.2	11
66	100UHB-ZK(ZJ)-100-20	100	20	2900	15	15
67	100UHB-ZK(ZJ)-80-50	80	50	2900	27	30
68	100UHB-ZK(ZJ)-100-45	100	45	2900	28	30
69	100UHB-ZK(ZJ)-50-11	50	11	1450	4.2	5.5
70	100UHB-ZK(ZJ)-120-40	120	40	2900	28.5	30
71	100UHB-ZK(ZJ)-145-28	145	28	2900	29.5	30
72	100UHB-ZK(ZJ)-80-30	80	30	2900	17.5	18.5
73	100UHB-ZK(ZJ)-100-25	100	25	2900	17.9	18.5
74	100UHB-ZK(ZJ)-120-20	120	20	2900	17.2	18.5
75	100UHB-ZK(ZJ)-140-15	140	15	2900	16.8	18.5
76	100UHB-ZK(ZJ)-100-20	100	20	2900	14.9	15
77	100UHB-ZK(ZJ)-120-15	120	15	2900	14.2	15
78	100UHB-ZK(ZJ)-140-10	140	10	2900	14.5	15
79	125UHB-ZK-100-40	100	40	2900	28.8	30	125×100	480
80	125UHB-ZK-120-35	120	35	2900	29.4	30
81	125UHB-ZK-140-25	140	25	2900	25	30
82	125UHB-ZK-120-32	120	32	2900	26.8	30
83	125UHB-ZK-140-28	140	28	2900	27.6	30
84	125UHB-ZK-160-24	160	24	2900	28.1	30
85	125UHB-ZK-120-20	120	20	2900	17.2	18.5
86	125UHB-ZK-140-18	140	18	2900	21	22
87	125UHB-ZK-150-15	150	15	2900	21.5	22
88	125UHB-ZK-80-15	80	15	1450	10.2	11
89	150UHB-ZK-120-25	120	25	1450	22	30	150×125	1000
90	150UHB-ZK-80-11	80	11	980	8.9	11
91	150UHB-ZK-150-20	150	20	1450	24.5	30
92	150UHB-ZK-180-30	180	30	1450	35.5	37
93	150UHB-ZK-210-26	210	26	1450	36.4	37
94	150UHB-ZK-148-11	1748	11	870	15	15
95	150UHB-ZK-240-24	240	24	1450	37	37
96	150UHB-ZK-270-20	270	20	1450	36	37
97	150UHB-ZK-190-18	190	18	1450	22	22
98	150UHB-ZK-135-8	135	8	980	10.5	11
99	150UHB-ZK-260-16	260	16	1450	28	30
100	150UHB-ZK-270-14	280	14	1450	28.2	30
101	150UHB-ZK-120-40	120	40	1450	33.6	37
102	150UHB-ZK-150-40	150	40	1450	42	45
103	150UHB-ZK-121-18	121	18	980	12.8	15
104	150UHB-ZK-200-32	200	32	1450	44	45
105	150UHB-ZK-250-30	250	30	1450	44.5	45
106	150UHB-ZK-300-25	300	25	1450	45	45
107	200UHB-ZK-320-32	320	21	1450	55	55	200×150	1200
108	200UHB-ZK-210-14	210	14	980	18.4	18.5
109	200UHB-ZK-350-28	350	28	1450	88	55
110	200UHB-ZK-400-25	400	25	1450	70	75
111	200UHB-ZK-250-45	250	45	1450	74	75
112	200UHB-ZK-168-20	168	20	980	27	30
113	200UHB-ZK-300-38	300	38	1450	72	75
114	200UHB-ZK-350-34	350	34	1450	73.8	75
115	200UHB-ZK-320-24	320	24	1450	42	45
116	200UHB-ZK-215-10	215	10	980	15.6	18.5
117	200UHB-ZK-350-20	340	20	1450	43	45
118	200UHB-ZK-400-18	400	18	1450	44	45
119	200UHB-ZK-500-12	500	12	1450	45	45
120	250UHB-ZK-400-45	400	45	1450	112	132	250×200	1450
121	250UHB-ZK-270-20	270	20	980	35	37
122	250UHB-ZK-500-37	500	37	1450	118	132
123	250UHB-ZK-600-30	600	30	1450	120	132
124	250UHB-ZK-400-32	400	32	1450	85	90
125	250UHB-ZK-270-14	270	15	980	25	30
126	250UHB-ZK-500-26	500	26	1450	79	90
127	250UHB-ZK-600-20	600	20	1450	84	90
