YTL系列液下脱硫泵-江苏银源机泵制造有限公司

YTL系列液下脱硫泵

一、概述
YTL系列液下脱硫泵是我公司针对工业烟气脱硫的特点，吸收国内外同类产品的先进技术精心研制而成的立式脱硫泵；主要用于输送各种温度低于100℃，含有固体颗粒的浆液；被输送液体的浓度低于50%、最大颗粒应不小于80目，特殊情况也不得大于过流面最小尺寸的60%。
1.1 型号意义
　　例如 50YTL-160
　　50-泵吸入口直径50mm
　　Y-立式液下泵代号
　　TL-脱硫专用泵代号
　　160-叶轮名义直径160mm

1.2 性能范围
　　流量：1.6m3/h-3000m3/h
　　扬程：5m-80m
　　设计压力：1.6MPa
　　输送介质温度：-20℃-100℃

二、泵结构说明
　　YTL系列液下脱硫泵，当泵的液下长度小于1.8米时，该泵为悬臂式离心泵，液下部分无任何轴承、密封，无任何易损件，免维护；该结构泵主要由泵体、叶轮、泵盖、支撑管、泵架、轴等部件组成。

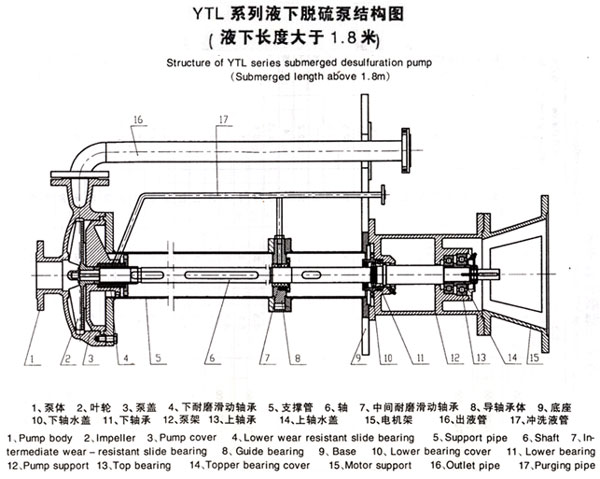

　　YTL系列液下脱硫泵，当泵的液下长度大于1.8米时，该泵为立式长轴液下离心泵，液下部分设有耐磨、耐腐蚀滑动轴承；该结构泵由泵体、叶轮、泵盖、下耐磨滑动轴承、中间磨滑动轴承、支撑管、泵架、轴等部件组成。
　　详见泵结构图

三、性能参数

泵型号	流量	扬程m	效率%	配用功率kw	额定转速r/min
Type	Flow capacity m3/h	Head	Efficiency	Matched power	Speed
YTL25-125	3.2	20	53	2.2	2900
YTL25-125	1.6	5	45	0.75	1450
YTL25-160	3.2	32	46	3	2900
YTL25-160	1.6	8	40	0.75	1450
YTL25-200	3.2	50	38	5.5	2900
YTL25-200	1.6	12.5	33	1.1	1450
YTL25-250	3.2	80	33	7.5	2900
YTL25-250	1.6	20	27	2.2	1450
YTL40-125	6.3	20	52	3	2900
YTL40-125	3.2	5	46	0.75	1450
YTL40-160	6.3	32	47	4	2900
YTL40-160	3.2	8	42	1.1	1450
YTL40-200	6.3	50	38	7.5	2900
YTL40-200	3.2	12.5	38	1.5	1450
YTL40-250	6.3	80	32	11	2900
YTL40-250	3.2	20	35	2.2	1450
YTL50-125	12.5	20	51	4	2900
YTL50-125	6.3	5	45	0.75	1450
YTL50-160	12.5	32	46	5.5	2900
YTL50-160	6.3	8	40	1.1	1450
YTL50-200	12.5	50	39	11	2900
YTL50-200	6.3	12.5	33	1.5	1450
YTL50-250	12.5	80	33	15	2900
YTL50-250	6.3	20	27	2.2	1450
YTL65-125	25	20	62	5.5	2900
YTL65-125	12.5	5	55	0.75	1450
YTL65-160	25	32	57	7.5	2900
YTL65-160	12.5	8	51	1.5	1450
YTL65-200	25	50	52	15	2900
YTL65-200	12.5	12.5	46	2.2	1450
YTL65-250	25	80	46	18.5	2900
YTL65-250	12.5	20	39	4	1450
YTL65-315	12.5	32	33	7.5	1450
YTL80-125	50	20	69	7.5	2900
YTL80-125	25	5	64	1.5	1450
YTL80-160	50	32	67	11	2900
YTL80-160	25	8	62	2.2	1450
YTL80-200	50	50	63	18.5	2900
YTL80-200	25	12.5	57	3	1450
YTL80-250	50	80	57	37	2900
YTL80-250	25	20	53	5.5	1450
YTL80-315	25	32	43	11	1450
YTL100-125	100	20	77	15	2900
YTL100-125	50	5	73	2.2	1450
YTL100-160	100	32	73	18.5	2900
YTL100-160	50	8	72	4	1450
YTL100-200	100	50	72	37	2900
YTL100-200	50	12.5	68	5.5	1450
YTL100-250	10	80	68	55	2900
YTL100-250	50	20	65	7.5	1450
YTL100-315	50	32	58	15	1450
YTL125-200	200	50	77	55	2900
	100	12.5	72	11	1450
	67	6	71	5.5	980
YTL125-250	200	80	75	90	2900
	100	20	72	15	1450
	67	9	71	7.5	980
YTL125-315	100	32	68	22	1450
YTL125-315	67	15	67	11	980
YTL125-400	100	50	60	37	1450
YTL125-400	67	23	59	15	980
YTL150-250	100	20	77	22	1450
YTL150-250	67	9	76	11	980
YTL150-315	200	32	75	37	1450
YTL150-315	135	15	74	15	980
YTL150-400	200	50	70	55	1450
YTL150-400	135	23	69	22	980
YTL200-250	200	20	81	45	1450
YTL200-250	135	10	80	15	980
YTL200-315	400	32	79	75	1450
YTL200-315	270	15	79	22	980
YTL200-400	400	50	78	110	1450
YTL200-400	270	23	78	37	980
YTL200-500	400	80	75	160	1450
YTL200-500	270	36	75	55	980
