IHF系列化工衬氟泵

一、概述
IHF泵为单级单吸式化工离心泵，该泵是依照国际标准并结合非金属泵的加工工艺设计生产。泵体、叶轮、泵盖等与介质接触的

过流部件采用A3钢衬F46轴封采用先进的波纹管机械密封，实际使用显示：该泵具有耐腐、不老化、机械强度高、运行平稳、结构先

进合理、密封性能可靠、拆卸检修方便、使用寿命长等优点。广泛适用于化工、制药、石油、冶金、酸洗、电力、电镀、染料、农药

等行业，在-20℃-+100℃温度条件下长期输送任意浓度的硫酸、盐酸、醋酸、氢氟酸、硝酸、强碱、强氧化剂、有机熔剂、还原剂等

强腐蚀性介质。是一种以取代FSB型氟泵、IH型化工离心泵的新型节能产品。并且与IH型化工离心泵具有良好的通用性和互换性。
　　性能参数范围：流量　6.3～200m3/h
　　　　　　　　扬程　5～80m
　　用户可根据被输送介质的腐蚀程度对泵的过流部分选用不同的材质如聚全氟乙丙烯（F46）聚偏氟乙烯（PVDF）等。

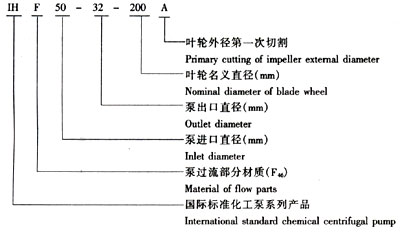

二、型号意义说明

三、IHF型泵工作性能参数：

型号	流量Q		扬程	转速	功率N(kw)power		效率	允许汽蚀余量
	Flow Caacity		Head	Spee				Allowance cavition corrosive NPSHr(m)
			(m)	n			Efficiency
	(m3/h)	(l/s)		( r/min)	轴功率	配用电机功率	η(%)
	(m3/h)	(l/s)			Shaft power	Matching power
IHF50-32-125	12.5	3.47	20	2900	1.33	3	51	3.8
IHF50-32-160			32		2.37	4	46
IHF50-32-200			50		4.38	7.5	39
IHF50-32-250			80		8.25	15	33
IHF65-50-125	25	6.94	20		2.2	3	62	4
IHF65-50-160			32		3.82	5.5	57
IHF65-40-200			50		6.55	11	52
IHF65-40-250			80		11.84	18.5	46
IHF80-65-125	50	13.88	20		3.95	5.5	69	4
IHF80-65-160			32		6.5	11	67
IHF80-50-200			50		10.8	15	83
IHF80-50-250			80		19.11	30	57
IHF100-80-125	100	27.77	20		7.074	11	77	4.5
IHF100-80-160			32		11.9	15	73
IHF100-65-200			50		18.9	30	72
IHF100-65-250			80		32	45	68
IHF125-100-200	200	55.55	50		35.4	45	77	4.8
IHF125-100-250	200	55.55	80		58.1	75	75	4.8

IHF50-32-125	6.3	1.75	5	1450	0.19	0.55	45	3.5
IHF50-32-160			8		0.34	0.55	40
IHF50-32-200			12.5		0.65	1.5	33
IHF50-32-250			20		1.27	2.2	27
IHF65-50-125	12.5	3.47	5		0.31	0.55	55	3.5
IHF65-50-160			8		0.53	0.75	51
IHF65-40-200			12.5		0.93	1.5	46
IHF65-40-250			20		1.75	3	39
IHF65-40-315			32		3.3	5.5	33
IHF80-65-125	25	6.94	5		0.53	0.75	64	3.8
IHF80-65-160			8		0.88	1.5	62
IHF80-50-200			12.5		1.49	2.2	57
IHF80-50-250			20		2.569	4	53
IHF80-50-315			32		5.067	7.5	43
IHF100-80-125	50	13.88	5		0.92	1.5	74	4
IHF100-80-160			8		1.58	2.2	69
IHF100-65-200			12.5		2.5	4	68
IHF100-65-250			20		4.3	5.5	65
IHF100-65-315			32		7.5	11	58
IHF125-100-200	100	27.77	12.5		4.66	7.5	73	4.5
IHF125-100-250			20		7.56	11	72
IHF125-100-315			32		12.82	18.5	68
IHF125-100-400			50		22.69	30	60
IHF150-125-250	200	55.55	20		14.1	18.5	77	4.8
IHF150-125-315			32		23.2	30	75
IHF150-125-400			50		38.9	45	70
IHF200-150-250	400	111.1	20		26.9	30	81	5
IHF200-150-315			32		44.1	55	79
IHF200-150-400			50		69.8	75	78
